Разница в задвижке и шлюзовом клапане

Могут ли «задвижка» и «шлюзовой клапан» использоваться взаимозаменяемо?В этой статье разбираются основные различия по четырем измерениям, чтобы помочь вам точно соответствовать требованиям вашего проекта.

I. Определение: официальная терминология и отраслевой псевдоним

• Задвижкаэто международно принятый формальный технический термин, соответствующий «клиновым или параллельным задвижкам» в таких стандартах, как ISO 5752 и API 600. Его основная конструкция включает поднимающийся шток и задвижку, которая перемещается вертикально за счет вращения штока, обеспечивая полную изоляцию открытия или полного закрытия.

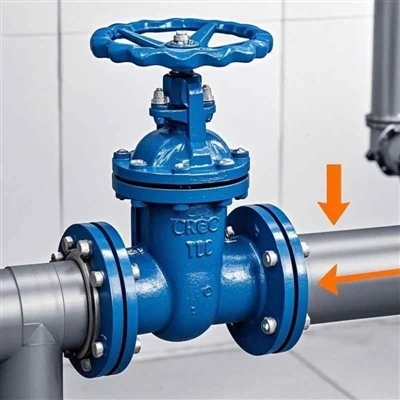

• Шлюзовой клапанОднако это не отдельный тип клапана, а скорее разговорный термин, используемый в водной промышленности для обозначения конкретных задвижек (особенно в Великобритании, Индии и других странах Содружества). Название происходит от их раннего крупномасштабного использования в воротах оросительных шлюзов. На практике шлюзовой клапан в большинстве случаев представляет собой задвижку, соответствующую спецификациям гидротехнических сооружений, но они существенно различаются по системам сертификации и направленности применения.

II. Область применения: промышленная мультимедиа или специализированная система водоснабжения

• Задвижка– благодаря конструкции с металлическим или упругим седлом – выдерживает высокие температуры (от –29 до +425 градусов), высокое давление (класс 150–2500) и агрессивные среды. Он широко используется в трубопроводах нефти, природного газа, пара, химических заводах и системах питательной воды электростанций. Типичные области применения промышленных задвижек включают входы установок FCC нефтеперерабатывающих заводов и запорные клапаны пара высокого давления; Материалами корпуса часто являются WCB, CF8M или хромомолибденовая сталь.
• Шлюзовой клапанспециализируется исключительно на водных системах – передаче чистой воды, заборе сырой воды, муниципальных канализационных сетях, сельскохозяйственной ирригации и борьбе с наводнениями/дренажем. Например, в крупных проектах по отводу воды шлюзовые клапаны часто используются в качестве запорных клапанов для технического обслуживания, которые используются всего несколько раз в год, но не требуют утечек.

III. Стандарты проектирования: промышленные спецификации и спецификации гидротехнических сооружений

Это самое строгое различие между ними:

• Задвижкасоответствует общим промышленным стандартам, таким как API 600 (стальные задвижки для нефти и природного газа), ASME B16.34 (номинальные значения давления и температуры клапана) и DIN 3352 (задвижки немецкого стандарта). Эти стандарты налагают количественные требования к толщине стенок кузова, механическим свойствам материалов, испытаниям на огнестойкость и герметизации под высоким давлением. Например, API 600 требует минимальной толщины стенки корпуса, рассчитанной в соответствии с приложением ASME B16.34, а также требует проведения гидростатических испытаний корпуса (1,5 номинального давления) и испытаний на герметичность под высоким давлением (1,1 номинального давления).
• Шлюзовой клапанв первую очередь соответствует стандартам, специфичным для гидротехнических сооружений, например, BS 5163 (британский стандарт для задвижек с невыдвижным штоком для гидротехнических сооружений) и IS 14846 (индийские спецификации задвижек для гидротехнических сооружений). Эти стандарты уделяют больше внимания коррозионной стойкости при длительном погружении в воду, остаточной деформации резинового седла при сжатии (обычно менее или равной 20%) и ограничениям рабочего крутящего момента (например, BS 5163 предусматривает, что ручное рабочее усилие для DN500 и ниже не должно превышать 400 Н). Кроме того, испытательное давление корпуса шлюзовых клапанов обычно в 1,5 раза превышает рабочее давление, но испытательное давление на уплотнение составляет всего 1,1 раза, а испытательной средой в основном является вода, а не газ или пар.

IV. Диапазон размеров: полноразмерное покрытие или фокус большого диаметра

• ЗадвижкаПромышленные цепочки поставок охватывают полные размеры от ½ дюйма (DN15) до 24 дюймов (DN600), а также нестандартные размеры до 48 дюймов для специальных проектов. Для небольших размеров (менее или равных 2 дюймам) часто используются концы с резьбой или под приварку; Для средних и больших размеров используются фланцевые концы или концы под приварку встык. Класс давления и размер обратно пропорциональны: для класса 900 и выше максимальный диаметр отверстия обычно ограничивается 12 дюймами, чтобы сбалансировать прочность корпуса и рабочий крутящий момент.

• Шлюзовой клапанпочти исключительно нацелены на водопроводы большого диаметра, распространенные размеры которых начинаются от DN200 (8 дюймов) до DN3000 (120 дюймов) или даже больше. Это связано с тем, что трубопроводы систем водоснабжения требуют чрезвычайно низкого перепада давления, а передача воды с высоким расходом требует больших площадей поперечного сечения. Между тем, конструкция невыдвижного штока экономит рабочее пространство при заглублении под землю, что делает его предпочтительным выбором для инженеров гидротехнических сооружений. При выборе размеров особое внимание необходимо обратить нагабаритные размерыв спецификациях шлюзовых клапанов гидротехнических сооружений - BS 5163 и ASME B16.10 предъявляют разные требования к длине и не являются взаимозаменяемыми.

Рекомендации по выбору

📌Если вы проектируете химические трубопроводы или системы, работающие при высоких температурах/высоком давлении,укажите задвижкуи четко ссылаться на API 600.

Если вы реализуете проекты муниципального водоснабжения или ирригации, укажите шлюзовой клапан и приложите сертификат BS 5163 или сертификат местной водопроводной сети.

Эти два типа также имеют взаимосвязанные различия в типе штока (выдвижной и невыдвижной), уплотнительном материале (металл или резина) и испытательной среде — никогда не меняйте их местами только на основании названия.
